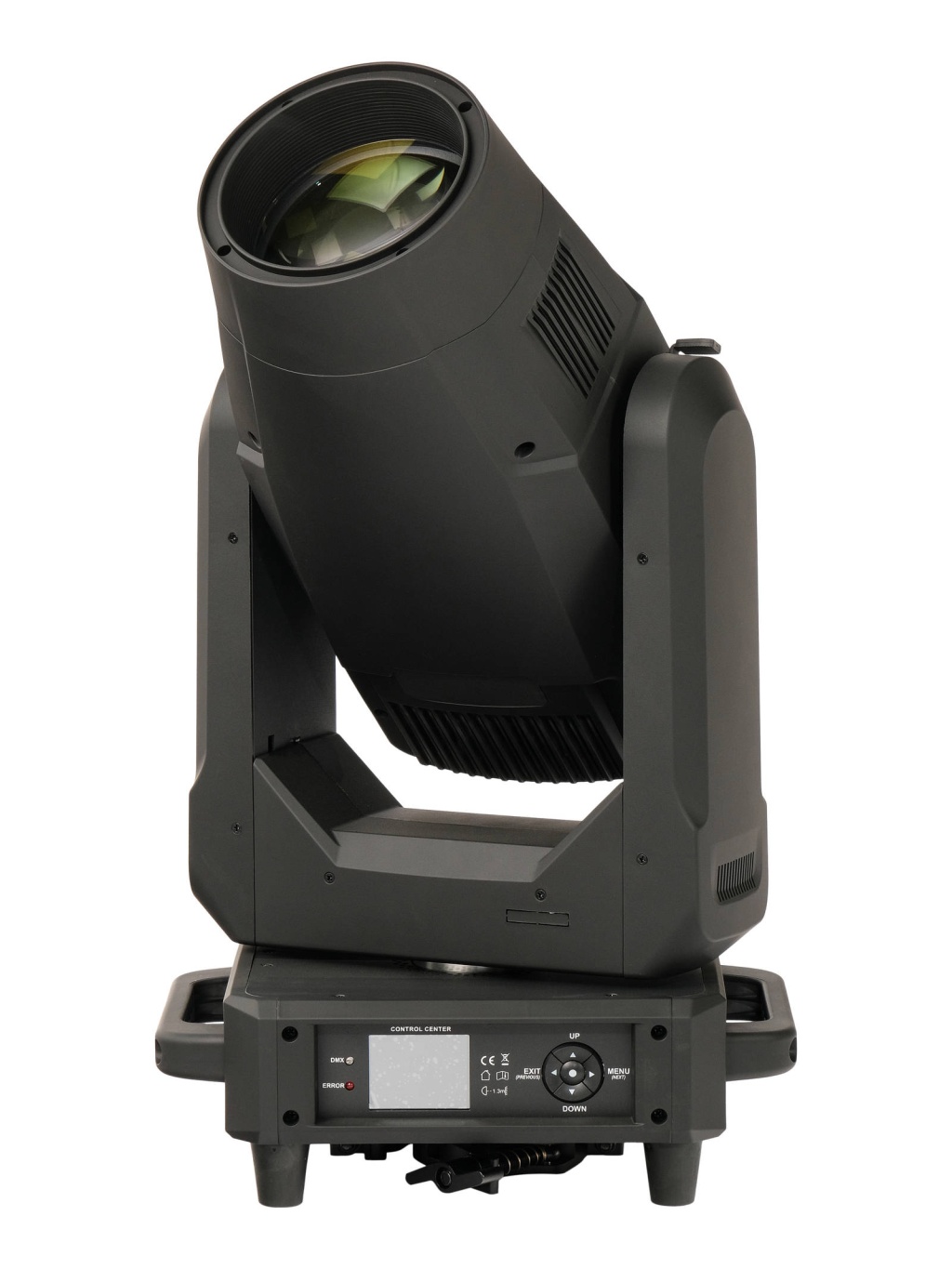

LED-500 Вращающаяся голова BSW, 800Вт, LFocus

Полноповоротный прожектор типа Beam Spot Wash, 800Вт, 168000 Лк@5м, CMY, CTO, RDM, IP20, LFocus LED-500

Описание

LED-500 — моторизованная световая «голова» (полноповоротный прибор) производства LFocus. Прибор предназначен для динамического светового оформления сцен, концертных площадок, клубов и других мероприятий в помещении. Источником света служит светодиодный модуль мощностью 550 Вт, а механика обеспечивает поворот головы на 540° по горизонтали и на 270° по вертикали.

Оптическая система с трансфокатором (зум) формирует пучок света с углом раскрытия от 3 до 40°, что позволяет использовать прибор как в режиме узкого луча (Beam), так и в режиме заливки и проекции рисунков (Spot). Для работы с цветом предусмотрены цветовое колесо (8 цветов и белый свет), система смешения CMY и корректор цветовой температуры CTO. Колесо статичных гобо (12 рисунков), 7 вращающихся гобо, призмы, эффект Frost и линейный диммер 0–100% дают возможность создавать разнообразные световые рисунки.

Управление осуществляется по протоколам DMX512 и RDM. Прибор поддерживает режим синхронной работы «ведущий/ведомый», автономный режим по встроенной программе, активацию от звука и режим сцены с записью до 10 пользовательских сцен. Доступны два режима каналов — на 22 или 26 каналов DMX. Питание подключается через разъём Seetronic PowerCon, передача данных — через 3-контактные разъёмы XLR с фиксацией.

Корпус выполнен из термостойкого огнеупорного пластика. Степень защиты IP20 предполагает эксплуатацию в сухих помещениях, без повышенной влажности и запылённости. Масса прибора составляет 23,3 кг; в комплект входят встроенный кронштейн для подвешивания и страховочный тросик. Рабочий диапазон температур окружающей среды — от −20 до +40 °C.

Технические характеристики

• Питание: 100–240 В, 50/60 Гц
• Номинальная мощность: 800 Вт при 220 В
• Источник света: светодиодная лампа 550 Вт
• Срок службы источника света: 20 000 часов
• Яркость: 168 000 лк на расстоянии 5 метров
• Угол рассеивания (зум): 3–40°
• Цветовая температура: 7000 К
• Угол поворота: 540° по горизонтали, 270° по вертикали
• Частота стробоскопа: 0–30 Гц
• Цвет: одно цветовое колесо (8 цветов + белый свет), CMY, CTO
• Гобо: одно колесо статичных гобо (12 гобо + белый свет), 7 вращающихся гобо
• Призма: 8 призм + одна шестирядная призма
• Регулировка яркости: линейная, 0–100%
• Эффект Frost: независимое рассеивание
• Фокусировка: линейная регулировка по DMX
• Управление и программирование: DMX512, RDM, режим «ведущий/ведомый», автономный режим, режим сцены
• Каналы управления: 22 / 26 каналов
• Степень защиты: IP20 (для использования в помещении)
• Корпус: термостойкий огнеупорный пластик
• Вход питания: Seetronic PowerCon
• Вход/выход данных DMX: 3-контактный XLR с фиксацией
• Масса: 23,3 кг
• Температура окружающей среды: от −20 до +40 °C
• Габариты: 383 × 274 × 668 мм
• Размеры упаковки: 750 × 360 × 465 мм
• Комплектация: кабель питания, страховочный тросик, сигнальный кабель DMX, встроенный кронштейн для подвешивания

Режимы управления

• DMX Ctrl: управление по сигналам DMX512 и RDM
• Auto Run: автономная работа по встроенной программе
• Sound Ctrl: запуск сцен по сигналу встроенного микрофона при наличии звука
• Scene Mode: режим сцены с записью и воспроизведением до 10 пользовательских сцен, в том числе автоматическим перебором по заданному времени
• M/S Choose (ведущий/ведомый): Master — выдача данных другим приборам при отсутствии сигнала DMX; Slave — работа без выдачи данных; Auto — автоматическое переключение в зависимости от наличия сигнала DMX

Режимы каналов DMX

Прибор работает в двух режимах — 22 или 26 каналов. Ниже приведено назначение каналов в 26-канальном режиме; в скобках указан номер соответствующего канала в 22-канальном режиме.

• Канал 1 (1) — Pan: панорамирование, 0–540°
• Канал 2 (2) — Pan Fine: точное панорамирование, 0–2°
• Канал 3 (3) — Tilt: наклон, 0–270°
• Канал 4 (4) — Tilt Fine: точный наклон, 0–1°
• Канал 5 (—) — XY speed: скорость перемещения по осям X/Y
• Канал 6 (5) — Dimmer: регулировка яркости 0–100%
• Канал 7 (6) — Shutter: стробоскоп, импульсный и случайный, от медленного к быстрому
• Канал 8 (7) — Color: цветовое колесо, выбор цветов, полуцветов и прокрутка
• Канал 9 (8) — Cyan: голубой (CMY)
• Канал 10 (9) — Magenta: пурпурный (CMY)
• Канал 11 (10) — Yellow: жёлтый (CMY)
• Канал 12 (11) — CTO: коррекция цветовой температуры
• Канал 13 (12) — Fixed Pattern: статичные гобо (12 шт.), эффект дрожания, вращение колеса
• Канал 14 (13) — Rotation Pattern: вращающиеся гобо (7 шт.), эффект дрожания, вращение колеса
• Канал 15 (14) — Rotation Pattern rotation: индексирование и вращение выбранного гобо
• Канал 16 (—) — Spin pattern fine tuning: точная настройка вращения гобо
• Канал 17 (15) — Prism 1: ввод призмы 1
• Канал 18 (16) — Prism 1 rotation: индексирование и вращение призмы 1
• Канал 19 (17) — Prism 2: ввод призмы 2
• Канал 20 (18) — Prism 2 rotation: индексирование и вращение призмы 2
• Канал 21 (19) — Frost: ввод размытия (рассеивания)
• Канал 22 (—) — Auto Focus: автофокусировка по расстоянию (5/10/15/20/25 м)
• Канал 23 (20) — Zoom: трансфокатор (зум)
• Канал 24 (21) — Focus: фокусировка от дальнего к ближнему
• Канал 25 (—) — Focus tuning: точная регулировка фокуса
• Канал 26 (22) — Reset: сброс осей XY, сброс двигателей эффектов, сброс всего прибора
